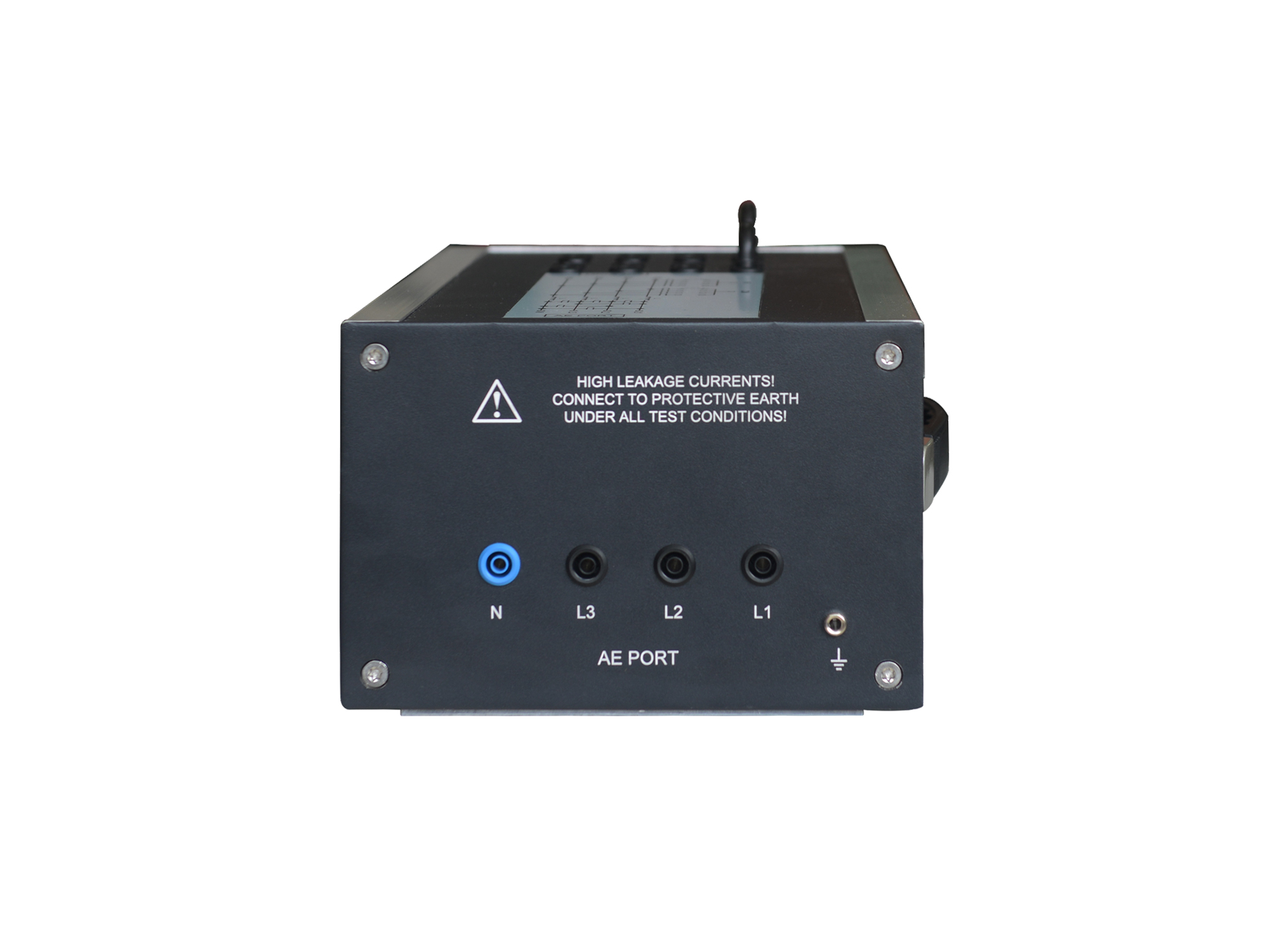

CDN 419M4N-32耦合去耦网络适用于（差模传导抗扰）三相4线（L1+L2+L3+N）线缆，其耦合差模传导抗扰电压可达到30V。严格按照IEC 61000-4-19:2014标准要求来设计。
1、标准原理图：
2、测试连接示意图：
>符合标准IEC 61000-4-19标准要求
>4线差模测试
>香蕉头端子信号注入
标准 | IEC 61000-4-19:2014 |
耦合频率 | 2 KHz-150 KHz ，CW波 |
耦合电压 | 30 V |
耦合模式 | 差模 （线对线） |
耦合器件 | 12 μF 电容器 |
工作电压 | 最大 400 V DC |
工作电流 | 最大 32 A |
AE/EUT端口类型 | 4mm香蕉头 |
信号注入端口类型 | 4mm香蕉头 |
