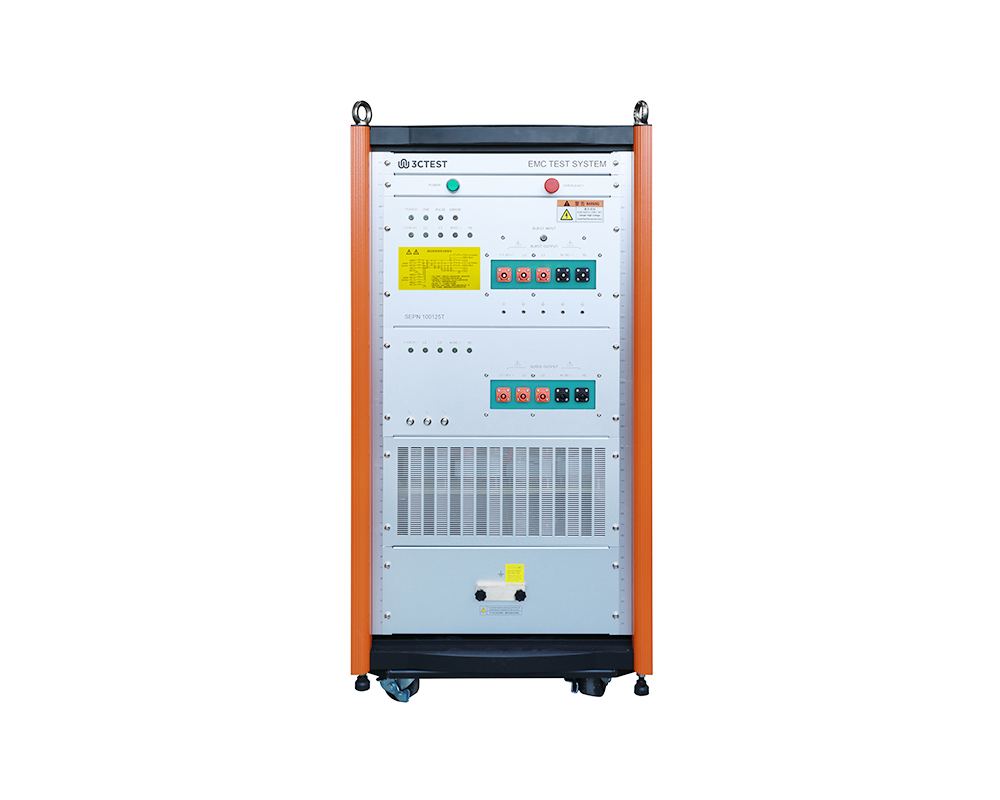

高压大功率组合式耦合去耦网络

SEPN 100125T(F150125)

符合IEC 61000-4-4、IEC 61000-4-5标准，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、EFT系列仪器使用

产品概述

SEPN 100125T(F150125)高压大功率组合式耦合去耦网络符合IEC 61000-4-4、IEC 61000-4-5标准，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、EFT系列仪器使用，EUT最大带载能力三相五线AC 1000 V 125 A、DC 1500 V 125 A ，其他EUT电压、电流等级，可以根据客户要求定制。

产品特点

> EUT交流带载能力AC 1000 V 125 A三相五线

> EUT直流带载能力DC 1500 V 125 A
> 电流范围0 A ~ 125 A；全量程分3档, 0 A ~ 32 A, 32 A ~ 63 A, 63 A ~ 125 A, 三档电流自动切换
> 过流保护功能
> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切
> 任意线路的相位角度迭加
> 耦合路径显示（指示灯）
> 耦合电阻可选IEC标准或自定义方式
> 采用拔插式绝缘插头，既安全又便捷
> 急停按钮自动切断EUT供电及高压耦合路径

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

技术参数

网络类型	全自动三相耦合/去耦网络
EUT带载能力	Max DC 1500V、125A；Max AC 1000V、125A、50/60Hz 三相五线
EUT电流检测	BNC输出，100 A : 1 V
耦合路径	L1、L2、L3、N、PE，任意组合路径，自动投切
相位同步	L1、L2、L3、N、PE，任意线路相位角度迭加
EUT电源投切方式	自动投切

脉冲群参数IEC 61000-4-4

浪涌参数IEC 61000-4-5

通用参数

产品配件

标配附件

电源线、保险丝、测试线、接地线、CN25线、射频电缆、说明书、质检报告、脉冲群单路测试治具、浪涌校准测试线

选配主机发生器

选配附件

产品选型

SEPN系列选型指南

型号	EUT带载能力
SEPN 6963T(F10063)	三相五线 AC 690V 63A / DC 1000V 63A
SEPN 38125T(F45125)	三相五线 AC 380V 125A / DC 450V 125A
SEPN 45125T(F60125)	三相五线 AC 450V 125A / DC 600V 125A
SEPN 69125T(F150125)	三相五线 AC 690V 125A / DC 1500V 125A
SEPN 100125T(F150125)	三相五线 AC 1000V 125A / DC 1500V 125A

网络端口试验电压范围	耦合波形：5/50 ns 0.25 kV ~ 4.5 kV ± 10%（5 kV发生器） 0.25 kV ~ 5.5 kV ± 10%（6 kV发生器）
脉冲输入端口	SHV
耦合电容	33 nF
上升时间	5.5 ns ± 1.5 ns，50 Ω负载
脉冲宽度	45 ns ± 15 ns，50 Ω负载

网络端口试验电压范围	耦合波形：1.2/50 μs 0.25 kV ~ 10 kV ± 10%（10 kV发生器）
网络端口试验电流范围	耦合波形：8/20 μs 0.125 kA ~ 5 kA ± 10%（10 kV发生器）
浪涌输入端口	4 mm香蕉插座
耦合电容	9 μF、18 μF
耦合电阻	10 Ω、0 Ω
开路电压波形参数	波前时间:1.2 μs ± 30%；持续时间:50 μs ± 20%
短路电流波形参数（2 Ω）	波前时间:8 μs ± 20%；持续时间:20 μs ± 20%
耦合衰减	<2 dB（发生器自动补偿）
去耦网络电源端口残余浪涌电压	不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍
不同EUT电流量程时，脉冲波形参数依据标准IEC 61000-4-5的6.3考较

EUT电源输入/输出端口	拔插式绝缘插头
工作电源范围	AC 220 V，50/60 Hz
保险丝	6A
最大功耗	500 W
辅助接口	D-sub 25pin
仪器工作状态指示	前面板LED指示
仪器接地连接方式	使用扁平接地线
机箱尺寸	19英寸/22U 600 mm(W)1250 mm(H)800 mm(D)
仪器重量	约 150 kg
温度范围	15 ℃ ~ 35 ℃
湿度范围	45% ~ 75%，RH（无凝露）
气压范围	86 kPa ~ 106 kPa

EFT 500x	电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，最高脉冲输出5 kV
EFT 600x	电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，最高脉冲输出6 kV
EFT 700x	电快速瞬变脉冲群发生器，满足IEC 61000-4-4标准，最高脉冲输出7 kV
CWS 600x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出6 kV（1.2/50 μs），3 kA（8/20 μs）
CWS 800x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出8.0 kV（1.2/50 μs），4.0 kA（8/20 μs）
CWS 1000x	组合波雷击浪涌模拟器，满足IEC 61000-4-5标准，最高脉冲输出10.0 kV（1.2/50 μs），5.0 kA（8/20 μs）
CCS 500x	组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出5.0 kV（1.2/50 μs），2.5 kA（8/20 μs）满足IEC 61000-4-4标准，最高脉冲输出5kV
CCS 600x	组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出6.0 kV（1.2/50 μs），3.0 kA（8/20 μs）满足IEC 61000-4-4标准，最高脉冲输出6 kV
CCS 800x	组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出8.0 kV（1.2/50 μs），4.0 kA（8/20 μs）满足IEC 61000-4-4标准，最高脉冲输出6 kV
CCS 1000x	组合式抗扰度测试仪，满足IEC 61000-4-5标准，最高脉冲输出10.0 kV（1.2/50 μs），5.0 kA（8/20 μs）满足IEC 61000-4-4标准，最高脉冲输出6 kV

VCF-80	差分探头，最高测试电压8 kV，衰减比：1000：1，满足雷击浪涌类仪器的开路电压波形校准
CM 0220M	CM系列宽带电流监测钳，0.01 V / A
EFT-CA-KIT	脉冲群校准套件: EFT衰减器，满足脉冲群校准 TFB 500(SHV)：输入阻抗50 Ω、输出阻抗50 Ω、衰减55 dB TFB 1000(SHV)：输入阻抗1000 Ω、输出阻抗50 Ω、衰减60 dB 高压射频连接器：SHV-BNC-JJ BNC转香蕉插头：BNC(K)-2BP(J) 射频电缆：蓝色RG142-BN-JJ 1M
