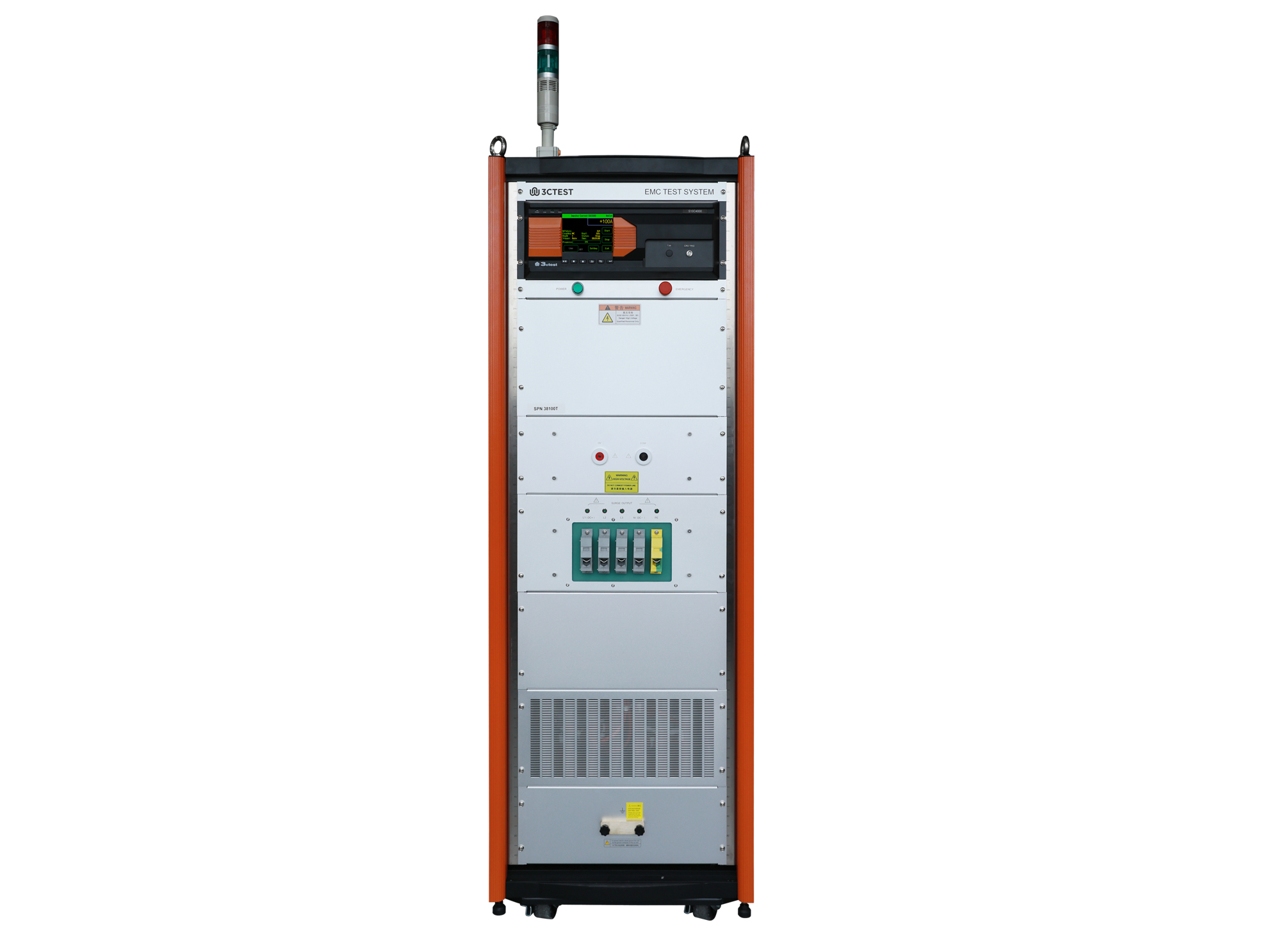

冲击电流模拟器

S16C4000N

S16C4000N是依据YD-T 944-2007、GB/T 18802.11-2020、IEC 61643-11:2011标准要求开发的一款新型冲击电流模拟器。可输出8/20 μs电流波，脉冲电流可达40 kA。

产品概述

S16C4000N是依据YD-T 944-2007、GB/T 18802.11-2020、IEC 61643-11:2011标准要求开发的一款新型冲击电流模拟器。可输出8/20 μs电流波，脉冲电流可达40 kA。只须在参数设置页面进行试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化，操作简便，节省测试时间等优点。

产品特点

> 5.7英寸彩色触摸屏前面板操作
> 测试电流最大可达40 kA
> 内置三相耦合去耦网络
> 测试排程功能，操作简单
> LAN通讯接口，可实现远程控制

产品标准

IEC标准

IEC 61643-11

GB/T标准

GB/T 18802.11

应用行业

产品参数

技术参数

试验电流范围	2 kA ~ 40 kA ，±10%
充电电压	≤ 16 kV
电流波形	波前时间：8 μs± 10% 半峰值时间：20 μs± 10% 波前时间定义为：1.25（10% ~ 90%）半峰值时间定义为：1.18（50% ~ 50%）
输出极性	正极、负极、先正后负
源输出阻抗	≤ 0.4 Ω
重复率（单次脉冲时间）	14 s ~ 200 s（最短时间取决于测试电流值）
试验次数	1 ~ 999 次
触发方式	手动、自动、外部触发

内置耦合/去耦网络

通用参数

产品配件

标配附件

测试线、保险丝、电源线、接地线、出厂报告、说明书。

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

上一页：冲击电流模拟器下一页：暂无返回列表

EUT带载能力	三相五线 AC 400 V（线电压）/100 A（电流全兼容） DC 600 V/100 A（电流全兼容）
EUT电源投切方式	自动投切
EUT耦合路径	L1、L2、L3、N、PE任意组合路径
耦合方式	GDT间隙耦合
去耦方式	LC去耦，去耦电感＜0.5 mH

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50/60 Hz
保险丝	10A
最大功耗	1500 W
通讯方式	以太网LAN
外部控制方式	25针并口线
外部触发输入	BNC, 5 V TTL
运行控制输入	BNC, 5 V TTL
仪器接地连接方式	使用扁平接地线
机箱尺寸	19英寸/35U 680mm(L)800mm(W)1750mm(H)
仪器重量	约393 kg
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%，RH（无凝露）
气压范围	86 kPa ~ 106 kPa
