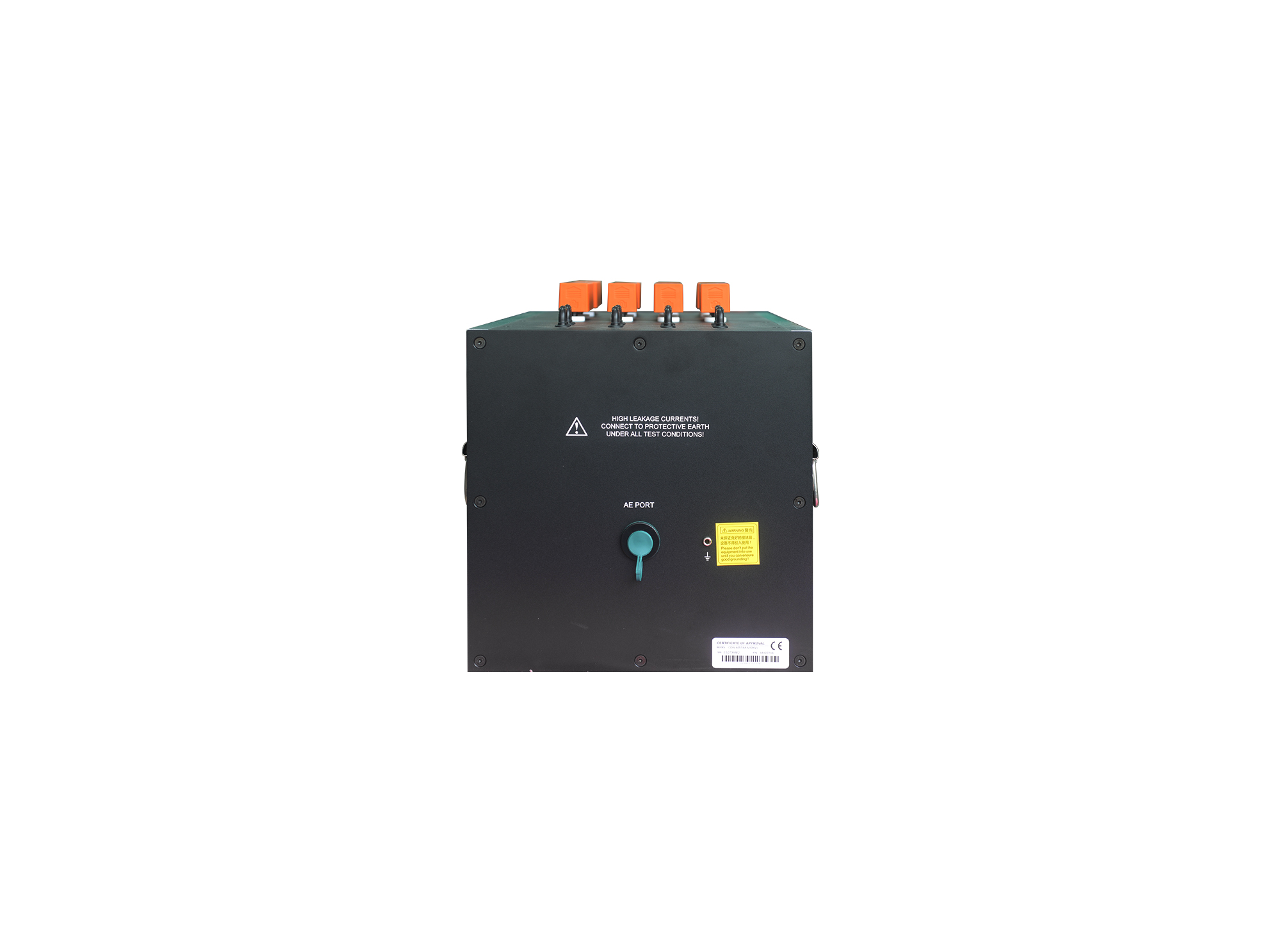

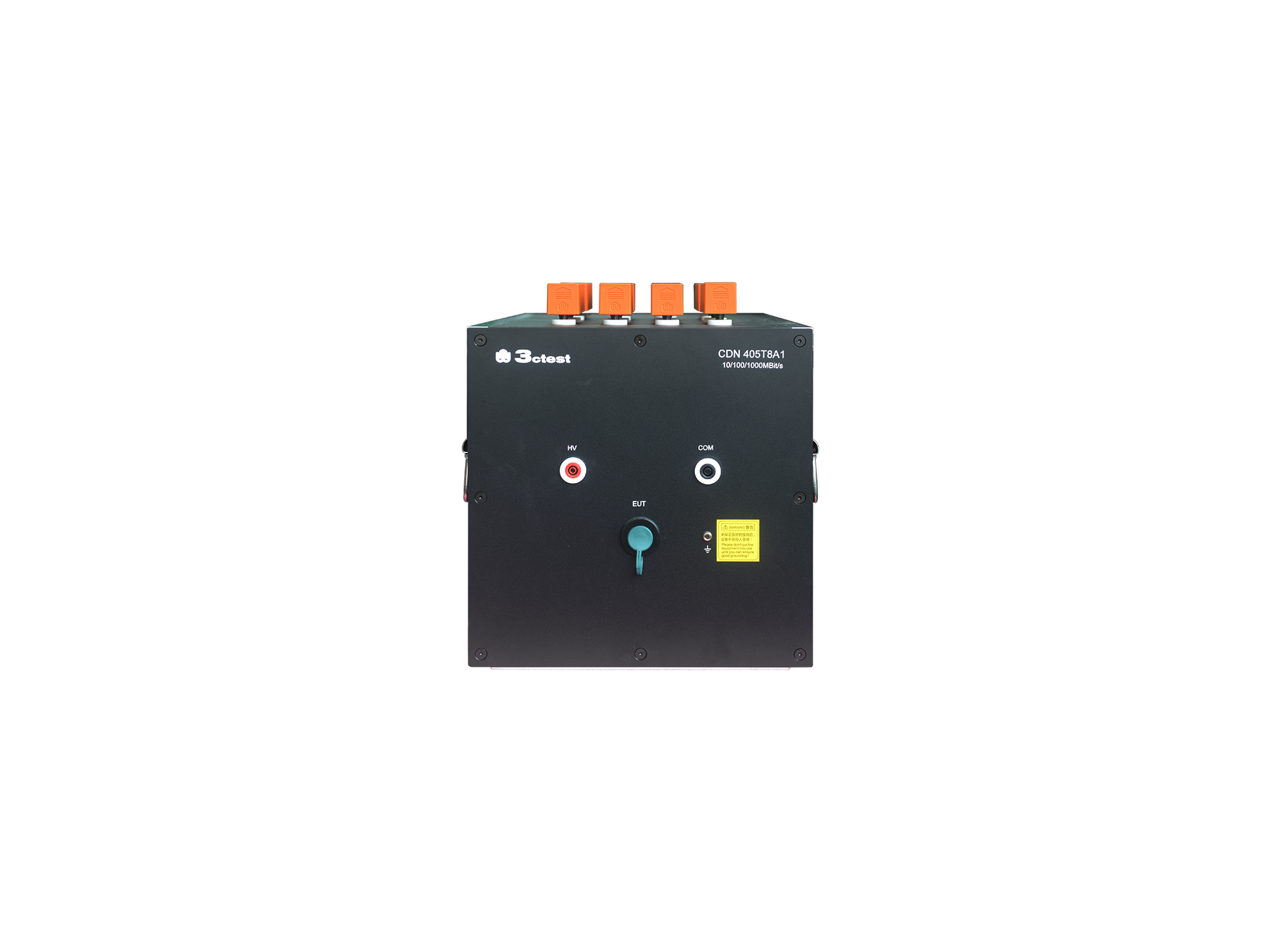

CDN 405T8A1耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000 MBit/s。是按照IEC 61000-4-5:2017图10非屏蔽的对称高速数据线标准来设计,同时兼容IEC 61000-4-5:2005标准要求。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定。

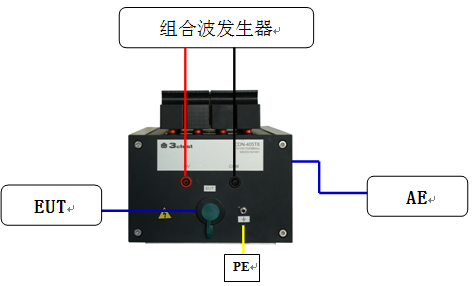

测试连接示意图：
设计原理图：
依据 IEC 61000-4-5：2017 Figure 10
> 采用高导磁性材料作为退耦器件
> 同时对四路八线通信线测试输出
> 传输速率10 MB/100 MB/1000 MB
> 同时迭加浪涌波形
> 耐浪涌冲击能力强，标准耐压6 kV,最大耐受10 kV峰值电压（需定制）
> 限流电阻更换可以满足不同线数雷击浪涌波形测试
项 目 | CDN 405T8A1 |
标准 | IEC 61000-4-5：2017 IEC 61000-4-5：2005 |
耦合电压波形 | 1.2/50 μs、10/700 μs |
耦合电流波形 | 8/20 μs、5/320 μs |
脉冲电压 | 6 kV (10 kV 需要定制) |
耦合模式 | 共模（线对地） |
耦合器件 | GDT 90V气体放电管 |
输出阻抗 | 限流电阻根据测试要求可更换 |
通信接口规格 | RJ45母连接器，连接电信线 |
脚位图 | Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8 |
数据速率 | 10 MBit/s、100 MBit/s、1,000 MBit/s |
工作电压 | DC：3-12 V |
工作电流 | 最大 1 A |
残余电压 | ＜15%（耦合浪涌电压） |
HV电缆浪涌 | 1 m 高压硅胶线，配香蕉插头，2根 |
接地电缆 | 0.3 m 黄绿黄色，1根 |
短接器 | U型，8个 |
连接网线 | 1 m cat6 网线，2根 |
资料 | 原厂测试证书 、操作手册，1份 |
