组合式汽车瞬变脉冲模拟器

TIS 700

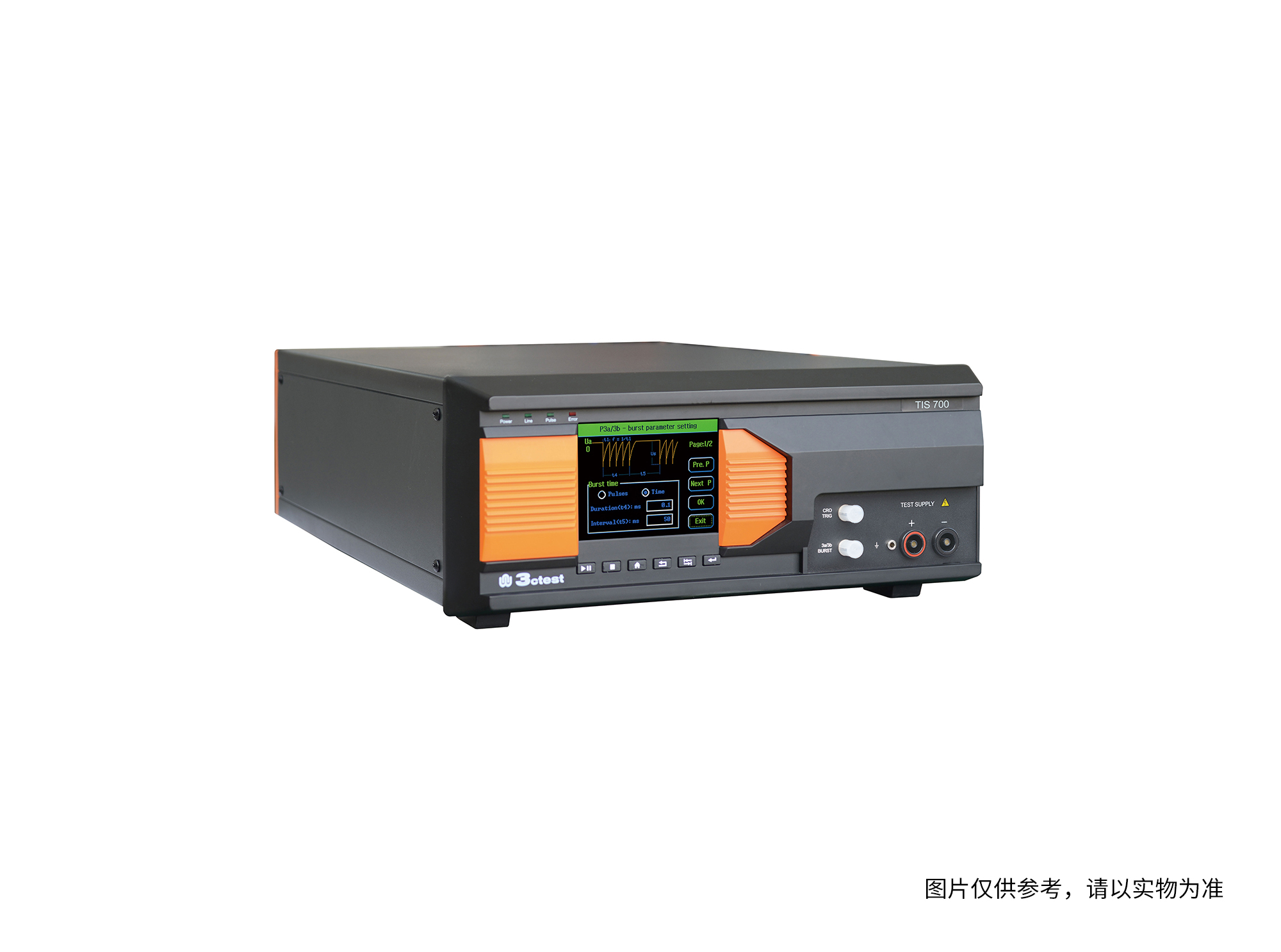

TIS 700组合式汽车瞬变脉冲模拟器系列集成了ISO 7637-2标准要求的试验脉冲P1/1b /2a/3a/3b/6电源线试验以及ISO 7637-3标准要求的信号线和数据线试验。TIS 系列模拟器不仅能够满足全球众多汽车制造商的标准要求,还能根据用户需要定制各种波形模拟发生器。

下载手册

立即询单 加入对比栏 加入询单篮

产品概述

TIS 700组合式汽车瞬变脉冲模拟器系列集成了ISO 7637-2标准要求的试验脉冲P1/1b /2a/3a/3b/6电源线试验以及ISO 7637-3标准要求的信号线和数据线试验。TIS 系列模拟器不仅能够满足全球众多汽车制造商的标准要求,还能根据用户需要定制各种波形模拟发生器。其具有更高的脉冲电压、频率，可以自由设定，用于寻找被测品的敏感点，远超出标准的要求。内置耦合网络的输入与LDS 200系列、APS系列的输出相连，可作为统一的中央输出端口（被试设备）。不同的模拟器均由数据总线互联、并通过以太网连接至远程PC端组成一套完整的测试系统。

测试连接示意图：

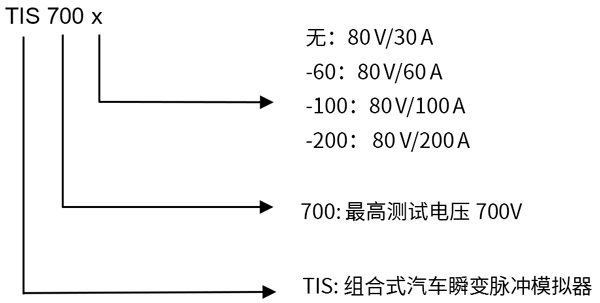

命名规则：

产品特点

> 5.7英寸彩色触摸屏,前面板操作

> DUT负载能力80 V、30 A

> 电源线试验脉冲P1/2a/3a/3b，配合上位机软件可满足P1b和P6

> 信号线和数据线快慢脉冲试验

> 具有DUT电压、电流检测及过流保护功能

> 内置电源投切开关

> 内置耦合网络可作为统一的中央输出（DUT）端口

> 以太网RJ45接口，用于PC远程控制、打印测试报告

产品标准

ISO标准

GB/T标准

GB/T 21437.2

EN标准

其他标准

查看全部适合标准

应用行业

汽车电子

产品参数

波形P1

测试电压	3 V ~ 600 V
极性	负
上升时间Tr	0.5 μs ~ 1 μs 1.5 μs ~ 3 μs 无负载
持续时间Td	50 μs ± 20% 无负载 12 μs ± 20% 2 Ω匹配负载 1 ms ± 20% 无负载 1 ms ± 20% 50 Ω匹配负载 2 ms ± 20% 无负载 1.5 ms ± 20% 10 Ω匹配负载 0.2 ms ± 20% 无负载 0.3 ms ± 20% 无负载 0.5 ms ± 20% 无负载
源阻抗	2 Ω、4 Ω、10 Ω、20 Ω、30 Ω、50 Ω
试验次数	1 ~ 9,999
DUT电压监控	10 : 1
DUT电流监控	40 A : 1 V
脉冲间隔	0.2 s ~ 999 s (其中最小间隔根据输出电压)
耦合方式	ICC, DCC (50 μs ±20% 无负载)

波形P1b（需配合上位机软件AutoLab）

波形P2a

波形P3a/3b

波形P6（需配合上位机软件AutoLab）

通用参数

产品配件

选配附件

ISO 7637-3校准附件
1	电流注入钳	型号：BCIP 7637-3 频率范围：4 kHz ~ 100 MHz
2	电流注入钳校准夹具	型号：BCICF-400 频率范围：DC ~ 400 MHz 特性阻抗：50 Ω
3	直接电容耦合	型号：DCC-100 nF 容值：100 nF 耐压值：200 V
4	直接电容耦合	型号：DCC-100 pF 容值：100 pF 耐压值：200 V
5	直接电容耦合	型号：DCC-470 pF 容值：470 pF 耐压值：200 V
6	电容耦合夹	型号：V-EFTC 耦合电容：100 pF ~ 200 pF， DC 5 kV
ISO 7637-2校准附件
7	脉冲校准装置	型号	阻抗[Ω]
		PVK 05	0.5
		PVK 1	1
		PVK 2	2
		PVK 4	4
		PVK 10	10
		PVK 20	20
		PVK 30	30
		PVK 50	50
8	同轴衰减器	型号：AT2G-40dB-4G-B 40 dB, 50 Ω，用于校准波形P3a和P3b
9	同轴衰减器	型号：TFB 1000 60 dB, 1000 Ω/50 Ω 用于校准波形P3a和P3b
其他附件
10	PC控制软件	型号：Autolab 该软件支持 Windows 7/8/10/11，界面美观直观，操作简便。用户可轻松自定义测试程序及任意波形，系统能自动识别并配置 AutoLab 设备，并支持基于模板灵活生成测试报告。

标配附件

说明书、测试线、电源线、DUT电源线、接地线, 保险丝、射频电缆、同轴电缆、校准转接头

立即咨询
